Общие сведения что такое бронза

Классификация бронз по составу

Бронзы — это медные сплавы. Чтобы получить бронзы, медь сплавляют с марганцем, железом, оловом, алюминием, бериллием, хромом и др. металлами. Цинк, который входит в состав бронзы, не превышает по содержанию остальные элементы. Медно-цинковые сплавы, в которых цинк основной или единственный легирующий элемент составляют класс латуней. Бронзы прочнее латуни и имеют лучшие антифрикционные свойства и стойкость к коррозии . Они достаточно коррозионностойки в морской воде — из бронзы делают гребные винты. Бронзы стойкие в растворах органических кислот, углекислых растворах. Сплавы меди с никелем составляют отдельный класс медных сплавов. Наименование бронзы получают по легирующим элементам. Обозначают бронзы буквами Бр, после которых идут заглавные буквы легирующих элементов и через дефис цифры. Цифры обозначают округленное среднее содержание легирующего элемента в процентах по массе.

Бронзы разделены на две группы. Одну группу образуют сплавы легированные оловом — оловянные бронзы, а другую составляют медные сплавы без олова — безоловянные (специальные) бронзы: алюминиевые, бериллиевые, кремнистые, марганцевые. В особую группу собраны низколегированные и микролегированные бронзы высокой тепло- и электропроводности: хромовые БрХ, циркониевая, теллуровая и другие.

Деформируемые и литейные бронзы

По технологии обработки и получения полуфабрикатов бронзы делят на деформируемые и литейные. Деформируемые бронзы поддаются обработке давлением: ковка, выдавливание, прессование, штамповка. Из литейных бронз изготавливают фасонные отливки.

Влияние легирующих элементов на свойства бронзовых сплавов

В состав бронз входят олово, марганец, никель, кремний, алюминий , железо, свинец, бериллий, фосфор, хром, цирконий. Бронзы, в которых легирующие элементы входят в твердый раствор, упрочняют деформационным наклепом. Низкотемпературный отжиг (250—300°С) после наклепа повышает их упругие свойства. Бронзы, содержащие бериллий, хром, цирконий и некоторые другие элементы с переменной их растворимостью в α-твердом растворе, упрочняют дисперсионным твердением. К этому типу принадлежит бронза марки БрАЖН10‑4‑4.

Олово, алюминий, никель и кремний повышают прочностные и упругие свойства, коррозионную стойкость бронз. Для улучшения антифрикционнх свойств в сплавы добавляют свинец, фосфор, цинк.

Железо и никель сильно уменьшают зерно и увеличтвают температуру рекристаллизации бронз. Марганец и кремний повышают их жаростойкость. Бериллий, хром и цирконий повышают прочностные свойства сплавов после закалки и старения, но немного снижают их электропроводность. Бериллий, хром и цирконий значительно повышают жаропрочность бронз. Большинство бронз, кроме алюминиевых, хорошо свариваются и пяются твердыми и мягкими припоями.

Безоловянные бронзы по механическим и технологическим свойствам не уступают, а по некоторым превосходят оловянные бронзы. Они применяют в машиностроении и других отраслях промышленности. Из бронзы изготовливают арматуру, шестерени, подшипники, втулки, и других ответственных деталей и узлов механизмов и аппаратов.

Свойства бронз зависят от легирующих элементов и их концентрации. На рис. 1 приведены графики зависимости характеристик свойств алюминиевых бронз от их состава.

Зависимость характеристик от химсостава

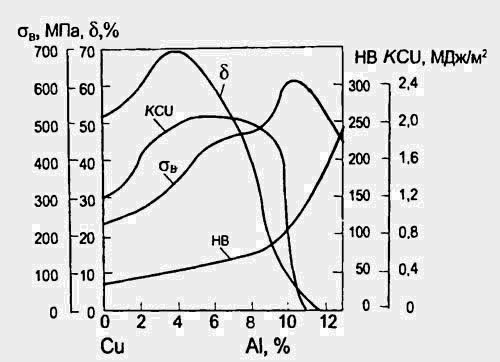

Рис 1. Зависимость характеристик механических свойств деформированных алюминиевых бронз от состава

Бериллиевая бронза — самы прочный медный сплав. По твердости и упругим свойствам при обычных условиях она превосходит высококачественные стали. Хромовые, теллуровые, кадмиевые бронзы относятся к малолегированным медным сплавам. Небольшие добавки в медь до 1% легирующего компонента повышают механическую прочность и теплостойкость медного сплава и незначитально снижают теплопроводность и электропроводность чистой меди.

В промышленном производстве применяют плоский (листы, ленты, полосы) и круглый (прутки, втулки, трубы) прокат из бронз. Плоский прокат поставляют в мягком (отожженном или закаленном), полутвердом (обжатие 10–30%), твердом (обжатие 30–50%) и особо твердом (обжатие более 60%) состоянии.
