Физические свойства алюминия.

Основные свойства

Алюминий - химический элемент третей группы периодической системы Д.И. Менделеева.

Таблица физических свойств алюминия

Плотность , (кг/м3)	2,7
Температура плавления Тпл, °С	660
Температура кипения Ткип, °С	2 327
Скрытая теплота плавления, Дж/г	393,6
Теплопроводность l , Вт/м •град (при 20° С)	228
Теплоемкость Ср, Дж/(г · град) (при 0–100°С)	0,88
Коэффициент линейного расширения α × 10-6, 1/°С (пр°С)	24,3
Удельное электросопротивление ρ × 10-8, Ом× м (при 20°С)	2,7
Предел прочности σ в, МПа	40–60
Относительное удлинение δ , %	40–50
Твердость по Бринеллю НВ	25
Модуль нормальной упругости E , ГПа	70

Плотность алюминия

Плотность твердого и расплавленного алюминия снижается по мере увеличения его чистоты:

Плотность алюминия при 20°С

Степень чистоты, %	99,25	99,40	99,75	99.97	99,996	99.9998
Плотность при 20°С, г/см3	2,727	2,706	2,703	2,6996	2,6989	2,69808

Плотность расплавленного алюминия при 1000°С

Степень чистоты, %	99,25	99.40	99.75
Плотность, г/см3	2,311	2,291	2,289

Температура плавления и кипения.

В момент плавления алюминия возрастает объем металла: для алюминия чистотой 99,65 % — на 6,25%, для более чистого металла — на 6,60 %. По мере повышения степени чистоты алюминия температура его плавления возрастает:

Зависимисть температуры плавления алюминия от чистоты

Степень чистоты, %	99,2	99,5	99,6	99,97	99,996
Температура плавления, °С	657	658	659,7	659,8	660,24

Теплопроводность алюминия

Теплопроводность алюминия повышается с увеличением степени его чистоты. Для технического алюминия (99,49 и 99,70%) теплопроводность при 200°С равна соответственно 209 и 222 Вт/(м×К). Для электро­литически рафинированного алюминия чистотой 99,9% теплопроводность при 190°С возрастает до 343 Вт/(м×К). Примеси меди, магния и марганца в алюминии снижают его теплопроводность. Например, добавка 2 % Mn к алюминию снижает теплопроводность с 209 до 126 Вт/(м×К).

Электропроводность алюминия

Алюминий отличается высокой электропроводностью (четвертое место среди металлов — после серебра, меди и золота). Удельная электропроводность алюминия чистотой 99,99 % при 20°С равна 37,9 мкСм×м, что составляет 63,7% от электропроводности меди [59,5 мкСм×м]. Более чистый алюминий [99,999 %] обладает электропроводностью, равной 65,9% от электро­проводности меди.

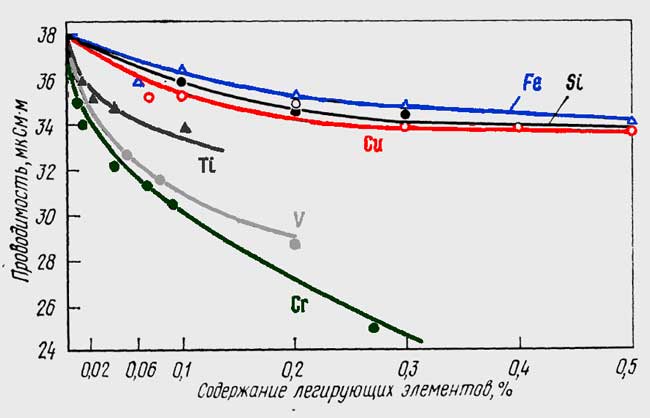

На электропроводность алюминия влияет ряд факторов: степень деформации, режим термической обработки и т. д., решающую же роль играет природа примесей, присутствующих в алюминии. Примеси по их отрицательному влиянию на электропроводность алюминия можно расположить в следующий ряд: Cr, V, Mn, Ti, Mg, Ag, Сu, Zn, Si, Fe Ni.
Наиболее отрицательное влияние на электросопротивление алюминия оказывают примеси Сг, V, Мп и Ti . Поэтому в алюминии для электротехнической промышленности сумма Cr+V+Mn+Ti не должна превышать 0,015% (марка А5Е) и даже 0,01 % (А7Е) при содержании кремния соответственно 0,12 и 0,16 %.

Основными примесями в алюминии являются кремний, железо, медь, цинк и титан. При малых содержаниях кремния в алюминии (0,06%) величина Fe : Si (в пределах от 0,8 до 3,8) сравнительно мало влияет на его электросопротивление. При увеличении содержания кремния до 0,15—0,16% влияние Fe : Si возрастает. Ниже приведено влияние Fe : Si на электропроводность алюминия:

Влияние Fe : Si на электропроводность алюминия

Fe : Si	1,07	1,44	2,00	2,68	3,56
Удельное электросопротивление алюминия, ×10-2 мкОм·мм:
нагартованного	2,812	2,816	2,822	2,829	2,838
отожженного	2,769	2,771	2,778	2,783	2,788

Удельное электрическое сопротивление отожженной алюминиевой проволоки (ρ, мкОм·м) при 20°С в зависимости от содержания примесей можно приблизительно определить по следующей формуле: ρ=0,0264+0,007×(% Si)+0,0007×(% Fe) + 0,04×[% (Cr+V + Mn + Ti)].

Отражательная способность

С повышением степени чистоты алюминия возрастает его способность отражать свет от поверхности. Так, степень отражения белого света от прокатанных алюминиевых листов (фольги) в зависимости от чистоты металла, возрастает следующим образом: для Аl 99,2%—75%, Аl 99,5%—84% и для Аl 99,8%—86%. Поверхность листа, изготовленного из электролитически рафинированного алюминия чистотой 99,996%, отражает 90% падающего на него белого света.
